Kun ruiskumuotin lämpötilanvaihtelut aiheuttavat välähdyksiä muoviosiin tai kun pakkauskoneen tiivistetanko epäonnistuu kolmen viikon jatkuvan käytön jälkeen, huoltoinsinöörit tarkastavat usein patruunan lämmityselementin viimeisenä. Ratkaisu ei yleensä ole koko koneen vaihtaminen, vaan itse elementin valinta- ja asennusparametrien tarkistaminen. Luotettavan patruunan lämmityselementin käyttöikä määräytyy wattitiheyden, vaipan materiaalin, tiivistetyn magnesiumoksidin tiheyden ja terminaalin tiivistysprosessin perusteella, ei vain tehon ja pituuden perusteella.
Mitä patruunan lämmitinelementti tekee
Patruunan lämmityselementti on putken muotoinen teollisuuslämmityselementti, joka työnnetään porattuihin reikiin. Sen toimintaperiaate perustuu yksinkertaiseen mutta tehokkaaseen piiriin: nikkeli-kromikela tuottaa lämpöä, kun sitä käytetään, tiheä magnesiumoksidieristys siirtää lämmön ruostumattomasta teräksestä valmistettuun vaippaan, ja vaippa johtaa sitä läheisessä kosketuksessa ympäröivään metallipohjaan. Koska lämmönlähde on upotettu suoraan lämmitettävään kohteeseen, se tarjoaa nopean vasteen ja tarkan paikallisen lämpötilan säädön, mikä tekee siitä arvokkaan muoteille, kuumakanaville ja muille teollisuuden kalusteille.
Ruiskuvalu- ja painevalumuoteissa patruunan lämmityselementit upotetaan yleensä jakoputkiin tai ytimiin. Pakkauskoneissa ne työnnetään tiivistysmuottien sisällä oleviin kanaviin. Näissä sovelluksissa pinnan lämpötilan jakautumisen tasaisuus vaikuttaa suoraan mittatarkkuuteen, ulkonäön laatuun ja sykliaikaan. Kun muotin asennus on mukana, a patruunalämmitin kiinteällä estolevyllä auttaa estämään elementin liikkumisen tärinän tai purkamisen aikana, mikä yksinkertaistaa kokoamista.
Patruunan lämmitin kiinteällä estolevyllä muotin asennusta varten Tässä patruunalämmittimessä on kiinteä estolevy, joka estää liikkumisen asennuksen ja käytön aikana. Sen luotettava rakenne varmistaa tasaisen lämmön jakautumisen, mikä auttaa lyhentämään lämmitysaikoja ja parantamaan tuotantotehokkuutta muottisovelluksissa. Näytä tuote → Rakenteen yksityiskohdat, jotka säätelevät lämmöntuottoa ja käyttöikää
Patruunan lämmityselementin käyttöikä riippuu neljästä rakenteellisesta tekijästä: vaipan materiaalista, magnesiumoksidieristeen tiheydestä, lämmityspatterin laadusta ja liittimen tiivistysmenetelmästä.
Vaipan materiaali
Vaipan tulee kestää käyttölämpötilaa, mekaanista kulumista ja satunnaista kemiallista vaikutusta. 304 ruostumaton teräs sopii useimpiin vakiomuottiskenaarioihin. 316 ruostumaton teräs kestää paremmin kosteutta ja lievästi syövyttäviä ympäristöjä. 321 ruostumaton teräs ja Incoloy 800/840 on tarkoitettu korkeisiin lämpötiloihin tai korkean wattitiheyden tarpeisiin. Käytännön sääntö on, että mitä korkeampi vaipan lämpötila, sitä pienempi on sallittu wattitiheys.
| Vaipan materiaali | Vaipan maksimilämpötila | Suositellut ehdot |
|---|---|---|
| 304 ruostumaton teräs | 400 °C | Yleiskäyttöinen muotin lämmitys |
| 316 ruostumatonta terästä | 400 °C | Kosteat tai lievästi syövyttävät ympäristöt |
| 321 ruostumaton teräs | 500 °C | Korkean lämpötilan muovaus, syklinen lämmitys |
| Incoloy 800/840 | 600 °C | Äärimmäinen lämpö, korkea wattitiheys |
Magnesiumoksidieristys
Magnesiumoksidin tiivistystiheys, mitattuna g/cm³, on avaintekijä sekä lämmönjohtavuudessa että eristysvastuksessa. Alhainen tiivistystiheys saa eristysvastuksen putoamaan nopeasti korkeassa lämpötilassa, kun taas suurempi tiheys tarjoaa paremmat lämpöreitit ja vähentää lämpövastusta kelan ja vaipan välillä. Alle 500 V:n laitteiden kylmäeristyksen resistanssin odotetaan yleensä olevan vähintään 100 MΩ, mutta tärkeämpää on, pysyykö se vakaana kuumakäytössä.
Lämmityspatteri
Kelan materiaali on yleensä nikkeli-kromiseos, tyypillisesti 80/20 tai 60/16. Langan halkaisija ja kierrosten lukumäärä määräävät elementin vastuksen. Jos asiakas tarvitsee tietyn tehon tietyllä jännitteellä, kelan rakenteen on vastattava. Jännitteen nostaminen lämmön saamiseksi lyhentää elementin käyttöikää, koska kelan lämpö kasvaa jännitteen neliön myötä.
Irtisanominen
Päättäminen on yksi suurimmista epäonnistumispisteistä. Korkealle lämpötilalle altistuvat juotosliitokset aiheuttavat hapettumista ja mekaanista väsymistä. Ääniliitäntöihin kuuluu metalliletkujen suojaus, suorakulmaiset johdot tai ulkoiset riviliittimet. Jäähdytysnesteen roiskeympäristöissä vedenpitävä liitinrakenne pidentää käyttöaikaa huomattavasti.
Oikean patruunan lämmityselementin valitseminen
Oikea valintajärjestys on: vahvista poratun reiän mitat ja tehollinen lämmitettävä pituus, vahvista sitten tavoitekäyttölämpötila ja vaipan sallittu lämpötila, laske tehontarve ja sovita lopuksi jännite ja lyijyjohdon kokoonpano. Älä koskaan aloita tehosta.
- Mittaa kiinnitysreiän halkaisija. Yleiset vakiokoot ovat 6,35 mm, 8 mm, 10 mm, 12,7 mm ja vastaavat, mutta todellinen reiän toleranssi on tarkistettava. Liian tiukka istuvuus vaikeuttaa purkamista ja voi vahingoittaa elementtiä. Liian löysä istuvuus luo ilmaraon. Useimmille patruunan lämmitinelementeille suositeltu asennusrako on noin 0,05–0,1 mm suurempi kuin vaipan halkaisija.
- Määritä tehollinen lämmitetty pituus. Todellinen upotussyvyys poratussa reiässä määrittää lämmitettävän alueen. Liian paljon lämmittämätöntä pituutta hukkaa energiaa, kun taas liian vähän aiheuttaa paikallista ylikuumenemista.
- Laske tarvittava teho ja jännite. Arvioi tehontarve massan, lämpötilan nousun ja lämmitysajan perusteella ja sovita sitten paikan jännite (esimerkiksi 230 V tai 400 V vaiheiden välillä) ja vastuksen arvo.
- Valitse johdinkokoonpano. Ahtaissa tiloissa sisäpoistojohto säästää tilaa. Toistuvassa asennuksessa ja purkamisessa tai märissä ympäristöissä metalliletkun suojaus tai vedenpitävä tiiviste on suositeltavampi.
Wattitiheys on yksi väärinymmärretyistä määrityksistä sähkölämmityselementin valinta . Matala tiheys suojaa lämpöherkkiä polymeerejä, keskitiheys antaa tasapainoisen vasteen ja suurtiheyttä kannattaa käyttää vain, kun lämpötilan säätö on tarkkaa ja muottimateriaali kestää sen. Alla olevassa taulukossa on yhteenveto tyypillisistä alueista käytännön viitteeksi.
| Sovellus | Wattitiheysalue | Tyypillinen rajoitus |
|---|---|---|
| Termoplastiset muotit | 2–5 W/cm² | Matala tiheys pitää viskositeetin vakaana |
| Normaali muotin lämmitys | 5–15 W/cm² | Tasapainoinen ohjaus ja vaste |
| Kuole ja kuuma juoksija | 10-20 W/cm² | Tarkka ohjaus korkeataajuisilla jaksoilla |
| Testaa kalusteet ja pienet työkalut | 15–25 W/cm² | Pintalämpötilan tiukka hallinta |
Sovellusskenaariot eri toimialoilla
Patruunalämmitinelementeillä on erilaisia rooleja tuotantoympäristöissä. Ruiskumuotteissa ne tarjoavat muovin täyttämiseen ja paineen pitämiseen tarvittavan lämpötilan. Kuumakanavajärjestelmissä ne toimivat jousikierukkalämmittimien kanssa pitääkseen sulavirtauksen yhtenäisenä. Pakkauskoneissa ne tarjoavat vakaan tiivistyksen tehokkaan lämmönsiirron ansiosta. Eri laitetyypit asettavat elementille erilaisia mekaanisia vaatimuksia.
Kun käyttöympäristöön liittyy jäähdytysnesteen roiskeita tai korkea kosteus, a vedenpitävä patruunalämmitin varmistaa, että tiivis rakenne estää eristysvastuksen nopean heikkenemisen ja välttää kalliita suunnittelemattomia seisokkeja.
Vedenpitävä patruunalämmitin korkean kosteuden ympäristöihin Tämä ankariin olosuhteisiin suunniteltu vedenpitävä patruunalämmitin käyttää korroosionkestäviä materiaaleja kosteuden sisäänpääsyn estämiseksi. Se tarjoaa vakaan ja tehokkaan lämmityksen sovelluksissa, joissa jäähdytysnesteen roiskeet tai korkea kosteus voisi muuten aiheuttaa vikoja. Näytä tuote → Yleiset epäonnistumisen syyt ja ehkäisytoimenpiteet
Useimmat viat eivät ole satunnaisia laatuongelmia. Ne ovat valinta- tai asennusolosuhteiden aiheuttamia etupään suunnitteluvirheitä.
- Ylikuumeneminen: vaipan lämpötila ylittää materiaalirajan. Pienennä wattitiheyttä tai vaihda 321- tai Incoloy-vaippaan.
- Johdon loppuunpalaminen: liitin on suoraan alttiina kuumalle alueelle. Käytä metalliletkua, jossa on suorakulmainen ulostulo, jotta johdin pysyy poissa lämmönlähteestä.
- Eristysvastuksen lasku: magnesiumoksidi imee kosteutta tai öljyä. Käytä vedenpitävää rakennetta ja pidä elementti kuivana varastossa.
- Reikien yhteensopimattomuus: ylisuuri välys aiheuttaa elementtiin paikallista lämpöjännitystä. Poraa uudelleen ja säilytä 0,05–0,1 mm:n sovitusvälys.
Kun vakiotuotteet eivät riitä

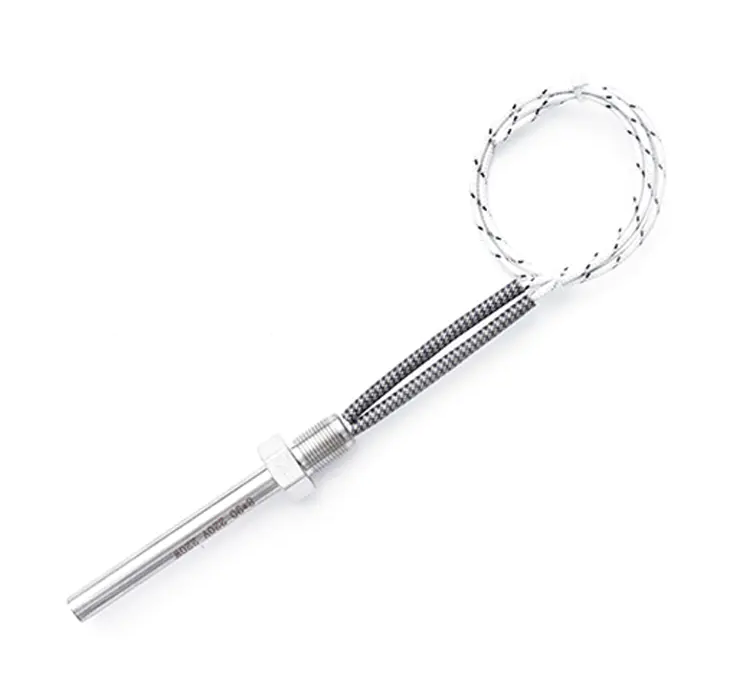

Vakioluettelot kattavat vain yleiset tekniset tiedot. Projekteissa, jotka vaativat vähemmän tilaa, monikulmaisia johtoulostuloja, integroituja lämpötila-antureita tai erityistä kierrekiinnitystä, räätälöity valmistus tulee tärkeäksi. Valmistajat voivat yleensä valmistaa elementtejä, joilla on erityishalkaisijat, -pituudet ja pääterakenteet piirustusten mukaan.
Kun asennustila on erittäin rajallinen, a mikropatruunan lämmitin on käytännöllinen valinta kapeisiin työkalukanaviin ja pieniin laboratoriokalusteisiin. Kaksikierteiset vaihtoehdot, suorakulmainen metalliletkurakenne, ulkoinen lyijyjohto ja keramiikkaeristeiset johtovaihtoehdot voidaan myös yhdistää koneen huoltotiheyden, lämmönlähteen sijainnin ja kytkentätilan perusteella.
Mikropatruunalämmitin ahtaisiin tiloihin ja tarkkaan lämmitykseen Ihanteellinen ahtaille alueille, tämä mikropatruunalämmitin tarjoaa tarkan lämpötilan hallinnan minimaalisella lämpöhäviöllä. Sen kompakti muotoilu sopii kapeisiin työkalukanaviin ja pieniin kiinnikkeisiin ja tarjoaa luotettavan suorituskyvyn tiukat lämmitystehtävät. Näytä tuote → Patruunan lämmityselementin valinnassa ei ole kyse kalleimman tai tehokkaimman mallin valitsemisesta. Oikea polku on lukea ensin poratun reiän mitat ja lämmönlähteen sijainti, vahvistaa työlämpötila ja valita sitten wattitiheys ja liittimen rakenne. Epävarmoissa sovelluksissa lähetä porauspiirustus toimittajan tekniselle tiimille, jotta he voivat toimittaa selkeät tiedot ennen ostopäätöstä. Oikein valittu elementti voi toimia kentällä kymmeniä tuhansia tunteja. Jos sovellus on standardien ulkopuolella, lähetä porauspiirustus osoitteeseen valmistajan yhteystiimi käytännön arvostelua varten.
